一,、故障現象描述
故障1:機器使用中不出鑰匙框,無法擰鑰匙上電,。
故障2:機器使用中做胸部沒有“吸氣,,憋住”提示音,。
二、維修情況說明
2.1 分析故障產生原因
故障1:不出鑰匙框首先應該查看各CPM版本信息,,如果信息都有,,需要現場進行排查。
故障2:沒有提示聲音首先檢查音頻連接線,,然后查看聲音協議,。
2.2 維修方案
故障1:到達現場,首先進入service tool查看機器CPM版本信息,,如下圖:
根據圖中所示,,各版本信息都在,并沒有出現有缺失,,因此CPM版本信息排除,,然后打開錯誤日志查看報錯信息
報錯信息提示
S_COLLISION_WAITTING_FOR_ACS_TO_INT
此信息提示等待ACS初始化,然后通過床后面空隙可以看到ACS驅動器數碼管長亮數字“8”,,而且沒有閃爍,,因此判斷ACS驅動器出現故障,告知醫院需要更換ACS,,等待公司發來ACS驅動器后進行更換
更換完成后查看ACS驅動器狀態為數字“1”閃爍,,判斷故障排除,然后需要插上加密狗進行ACS程序刷入

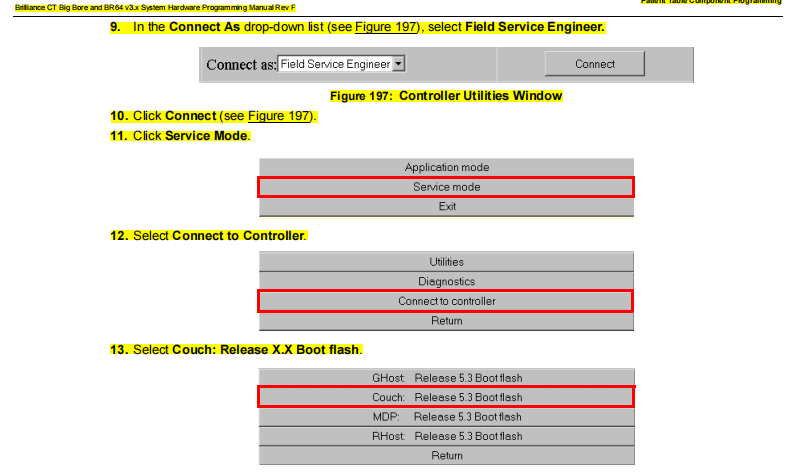

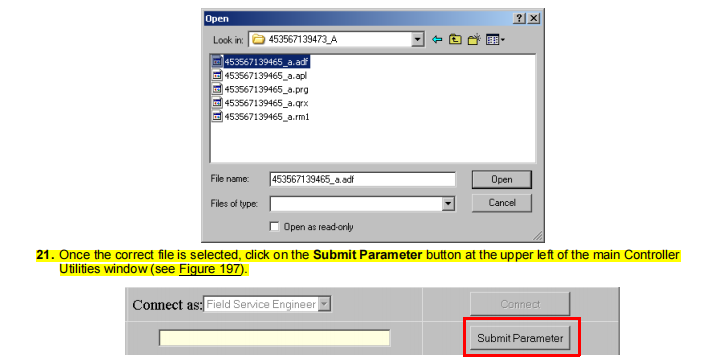

參考資料v 3.x hardware programming
按照以上資料刷入ACS程序后,,重新啟動機架后鑰匙框正常出現,,掃描正常,故障排除
故障2:機器做胸部沒有“吸氣,,憋住”提示音?,F(xiàn)場首先檢查各連接線,線路正常未發現問題,,重新插拔并綁扎線纜,,然后檢查音頻協議,
測試音頻數據播放正常,,然后檢查掃描協議中音頻數據,,
將所有胸部掃描協議音頻文件正確選擇,然后測試數字均正常,,目前觀察故障應該排除,,等待醫院使用測試。
2.3 維修結果:CT正常運行。
三,、技術經驗
1. 不出鑰匙框需要一步步進行排查,,檢查cpm,報錯,,estop等信息,,一般都會發現問題。
2. 音頻問題一般問題存在線路連接,,音頻設置、掃描協議,。
按照以上資料刷入ACS程序后,,重新啟動機架后鑰匙框正常出現,掃描正常,,故障排除
故障2:機器做胸部沒有“吸氣,,憋住”提示音
現場首先檢查各連接線,線路正常未發現問題,,重新插拔并綁扎線纜,,然后檢查音頻協議測試音頻數據播放正常,然后檢查掃描協議中音頻數據,,將所有胸部掃描協議音頻文件正確選
擇,,然后測試數字均正常,目前觀察故障應該排除,,等待醫院使用測試,。
3.3 維修結果:CT正常運行。
3.4 補充說明:無
