1,、故障現象
1.1由于機器硬盤固定在主機內部導致無法裝上蓋,，影響美觀,。
2、維修情況說明
2.1分析故障產生原因
2.1.1前期更換2次硬盤沒有解決問題,，上次為了驗證是否硬盤接口板故障將硬盤直接主板進行測試,。
2.2維修方案

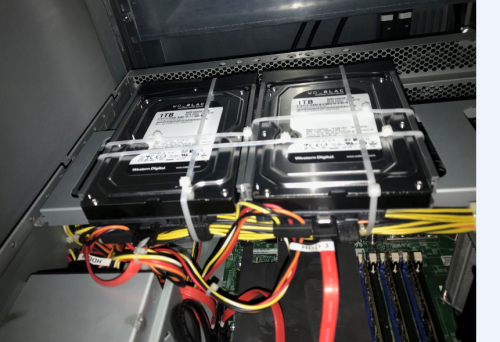

2.2.1拆除硬盤接口板，將數據硬盤放在原來安裝位置并連接電纜和數據線,，首先拆下固定的硬盤
此處為硬盤數據線接口,，需要拔掉所有線纜，然后拆掉固定的4顆螺絲,，下面2顆非常難拆,，小心螺絲滑掉，導致無法拆下
前面直視圖

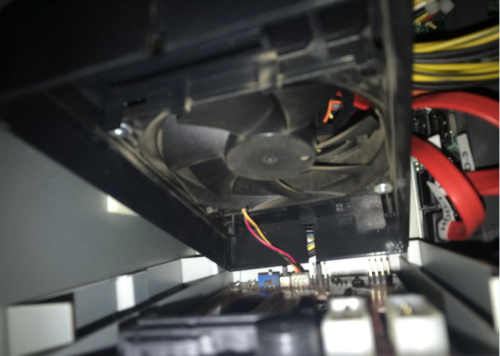

拆掉外面4顆螺絲后散熱風扇可以取下,，下側有風扇電源線,，去掉插頭可以拿下風扇。
取下風扇后,，下面就是電路板,，電路板也是4顆螺絲固定，由于位置狹小,，很難拆下,，一定要慢慢拆。
螺絲拆下后,，拿出電路板電路板下側有幾顆彈簧一定放好,。

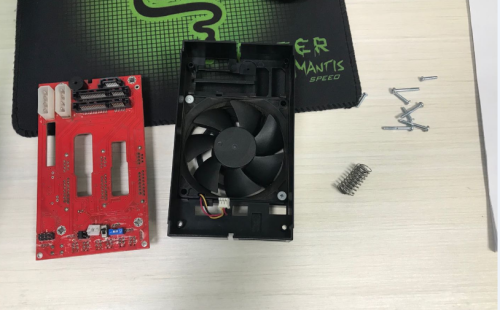

拆下的電路板和風扇以及螺絲彈簧，全部交給科室收好,，以便以后安裝,，蓋上主機后蓋固定好螺絲，故障排除,。
3.維修結果：CT正常運行
以上是飛利浦CT維修——陜西秦宏大醫療器械有限公司小編整理的Philips UNIQFD20 硬盤直接改成主板方式案例分享,，如有轉載請注明出處。
