飛利浦CT ACCU繼電器維修技術報告
發布者:管理員   |   發布時間:2022-06-10   |   所屬分類:資訊動態   |   閱讀次數:2010

  1,、故障:ACCU上繼電器阻止過大導致吸合時會出現接觸不良或者無法吸合,,檢查發現是吸合打火引起的。


  2、維修過程


  2.1 將固定繼電器的卡扣拆下,,把繼電器拆下來,,繼電器一共分為三種規格,。


  2.2在廢膠片上剪出兩個小片片用于拆卸繼電器外殼,,用鑷子或者較細一點的長針插入固定繼電器外殼的卡扣旁邊,外殼會被頂起來距離卡扣有一定的距離,,然后將之前裁剪好的膠片插入外殼與卡扣的縫隙中,,(要用膠片將外殼與卡扣分開,這樣方便將外殼取掉),。

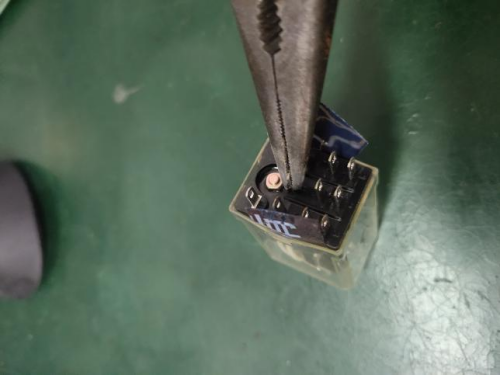

  兩邊都將膠片塞入之后,,一手抓住繼電器外殼,一手用尖嘴鉗夾住繼電器的中間一個腳,,確保加穩后兩只手同時用力,,中間之前放有膠片所以不會卡住,稍稍用力外殼與卡扣之間通過膠片就會分離開,,兩只手用點力就會將其分開,。

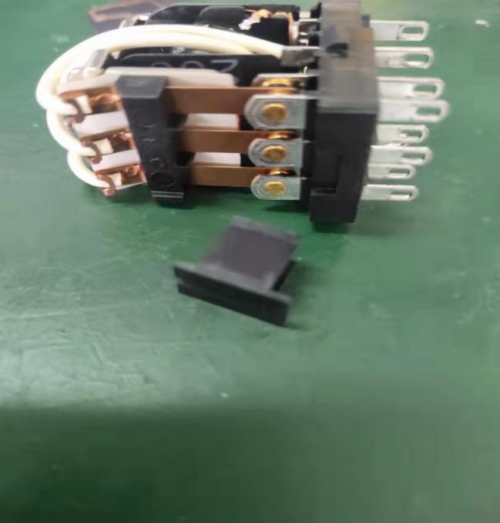

  2.3分開之后先將繼電器內部有一個黑色小卡扣先收好,避免弄丟,,然后檢查繼電器外部是否有問題,檢查彈簧是否完好,,各個接觸點是否有破損,。





  2.4在確保外部沒有任何問題時,,開始測量繼電器阻值,測量時用毫歐表去測量其阻值是比較精確的,,正常狀態下繼電器的內部阻值基本在毫歐級別,。





首先先將毫歐表打開之后先將兩個表筆進行短接,然后對毫歐表進行校準,,再就是對毫歐表上的檔位進行一個調整,,毫歐表上有好幾個檔位,從20mΩ到200Ω不等,,所以我們一般是將檔位調整至自動擋去測量,,如果沒有校準去測量有可能會出現誤差影響工程師對繼電器是否還能繼續使用的判斷。

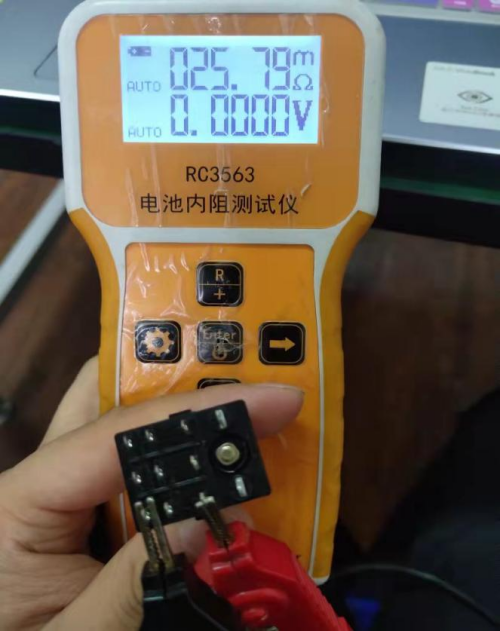

  校準完成后開始測量其內部阻值,,先將一只表筆夾住一組的公共點,,然后另外一只表筆先去測量常開或者常閉任何一個點,常閉點時將表筆接入常閉點時毫歐表上就會顯示其內部阻值大小,,然后將其斷開后再次閉合去多次測量其阻值是多少,,只有多次測量才能知道它的穩定阻值為多少,只是測量一次不能判斷處其阻值為多少,,會不會在多次斷開吸合時阻值產生跳動,。所以在測量時一定要多次測量。測試完常閉觸點后夾在公共點的表筆不動,,然后將另外一只表筆夾到常開觸電上再進行多次的測量,。


  每個繼電器上都有兩組或者三組觸點,根據其作用和所需要的電壓電流不同會有區分,,按照上述方法在測量完成一組后繼續測量其他組的阻值大小,,在測量時表筆一定要夾準確。





 2.5將所有繼電器測量完成后凡是阻值都在毫歐級的都是可以正常使用的,,大于毫歐就需要進行打磨處理

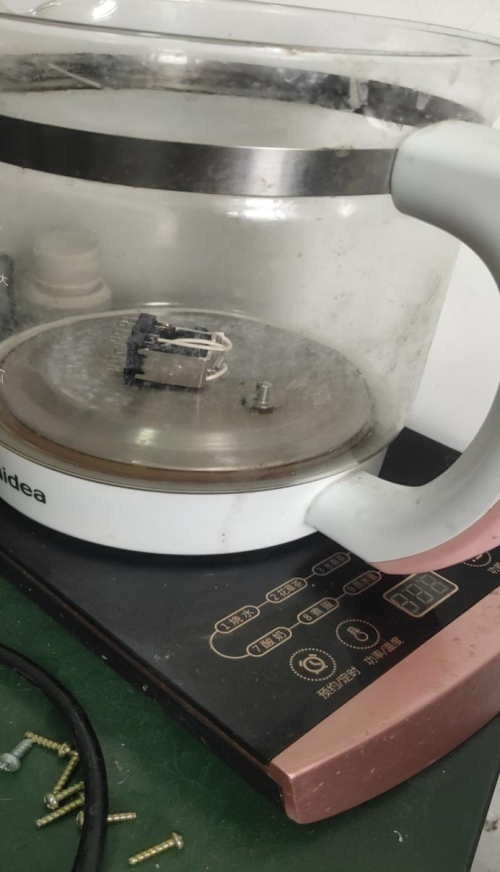

  2.6將需要打磨的繼電器全部挑出來,,然后統一放進一個燒水壺中,里面加入白醋沒過整個繼電器,,然后再加入少量的水降低白醋濃度,,燒開煮10分鐘,10分鐘之后立馬撈出來開始用涼水沖洗,,對每個繼電器反復進行沖洗,,將表面的白醋全部沖洗干凈,以防后面出現腐蝕現象,。沖完之后先用手將表面的水甩干凈,,然后用吹風機將內部的水吹干凈,要將里面吹干,里面存有水分的話會導致短路,。







    2.7將內部水分全部吹干之后用毫歐表再次測量其內部阻值大小,,阻值大小在mΩ級別就可以正常使用,阻值正常后裝入外殼,。

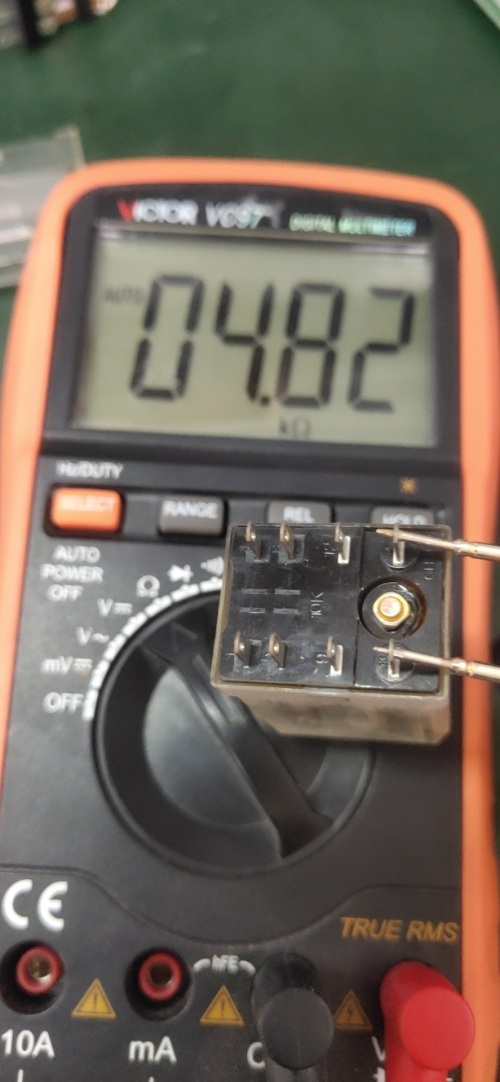

  2.8最后一步用萬用表測量繼電器線圈阻值大小,,在ACCU上同一種規格的繼電器線圈阻值都是一樣的,在測量線圈阻值時應當保持一致才能夠裝入ACCU繼續使用,。

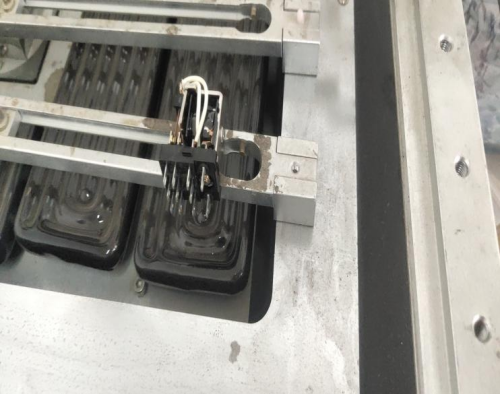

  2.9測試完成后將可以正常使用的繼電器裝回ACCU繼續使用,。
