飛利浦16排SB測試技術報告
發布者:管理員   |   發布時間:2022-07-01   |   所屬分類:資訊動態   |   閱讀次數:1690

  測試過程


  1.SB上電之前無任何輸入


  2.將機架上SB所有接線進行拍照和做好相應的標記進行記錄,,避免更換SB后出現線路接錯導致故障


  3.將所有線做好記錄后進行拆卸,,拆卸過程中防止磕碰損壞配件


  4.按照之前做好的接線標記將需要測試的SB裝入機器

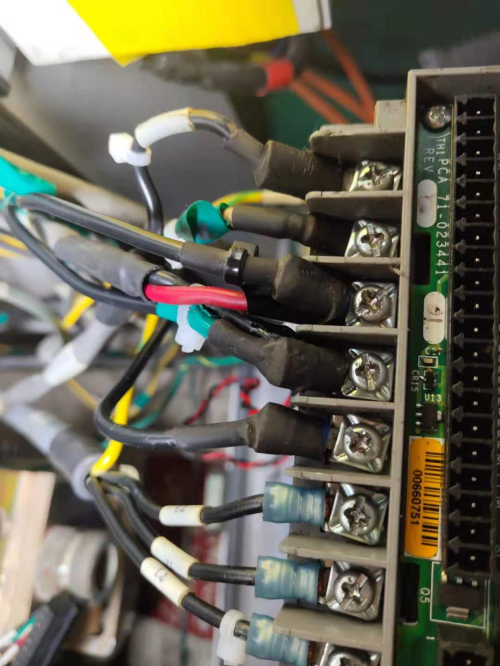

  SB接線處一共有八個接線口,,其中三個輸入,,三個輸出,,兩個連接電阻

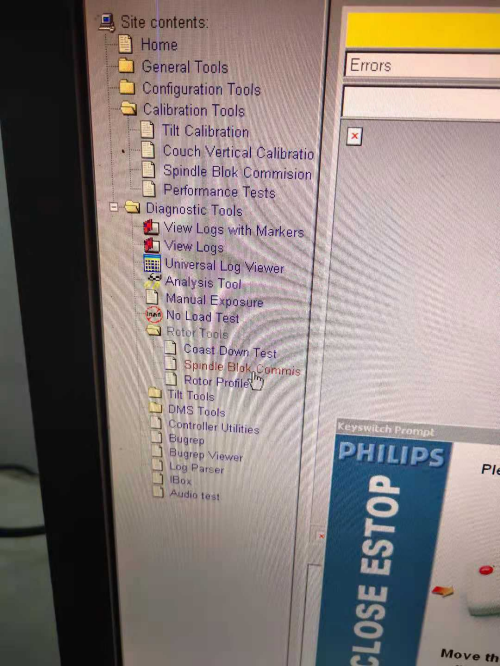

  5.在維修工具中選擇ROTORTOOLS中SPINDLEBLOKCOMMIS選項

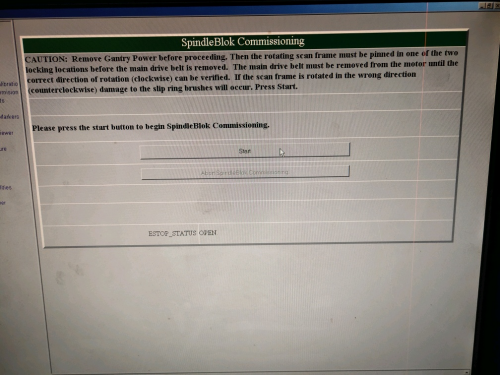

點擊START開始測試

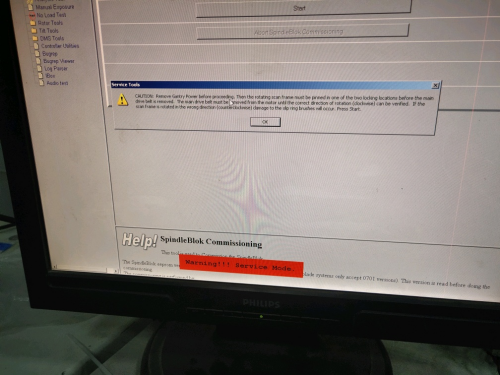

  首先將旋轉掃描機架必須固定在兩個鎖定位置中的一個,,將皮帶取下

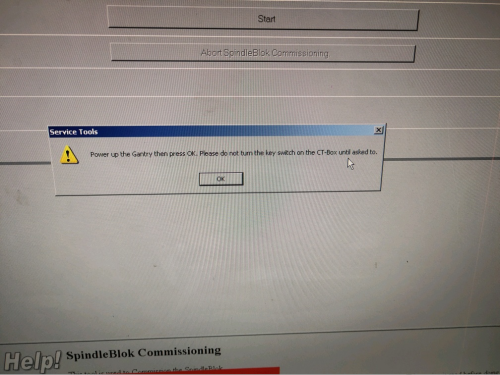

  啟動機架,,然后按OK,,在被要求之前,,請不要打開ct-box鑰匙開關

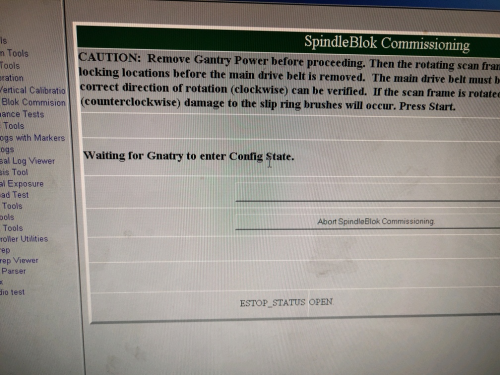

  等待

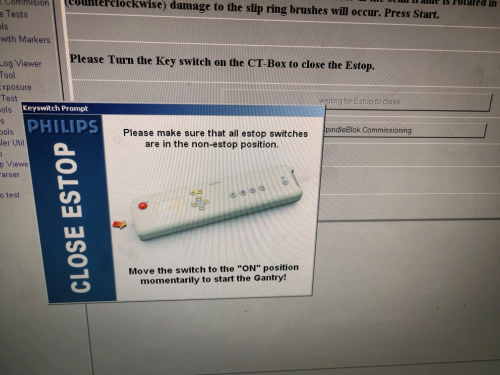

  鑰匙框出現后開始上電

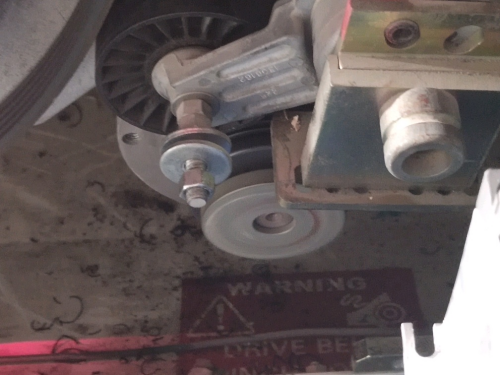

  等待電機開始旋轉并觀察電機旋轉方向




  電機旋轉方向為逆時針旋轉

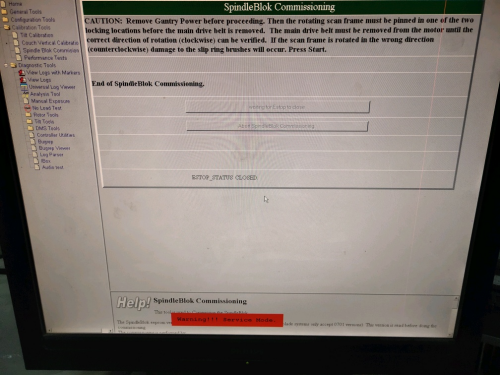

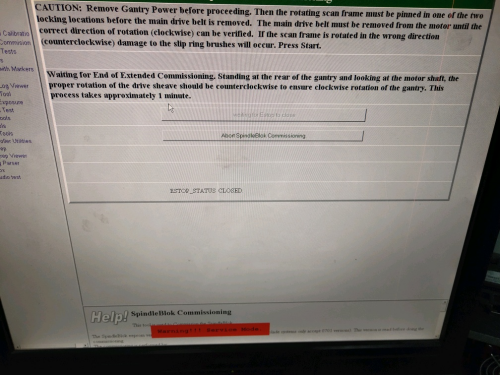

  等待調試結束,,站在龍門架后側,,查看電機軸,驅動輪的正確旋轉應為逆時針方向,,以確保龍門架順時針旋轉,,這個過程大約持續一分鐘。

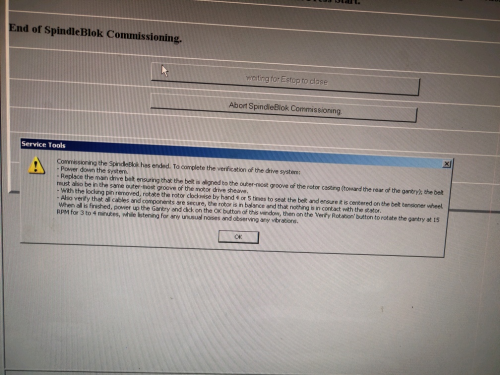

  此時調試已經完成,,關閉電源,,將皮帶裝回,確保皮帶對準轉子最外側的槽位,,皮帶裝好后取掉銷子,,手動順時針轉動機架4--5圈,確保皮帶安裝到位,,機架可以正常運轉,,所有動作完成后啟動龍門架,點擊OK,,點擊驗證旋轉按鈕,,以15RPM旋轉龍門架3--4分鐘,同時觀察是否有異響和異常震動

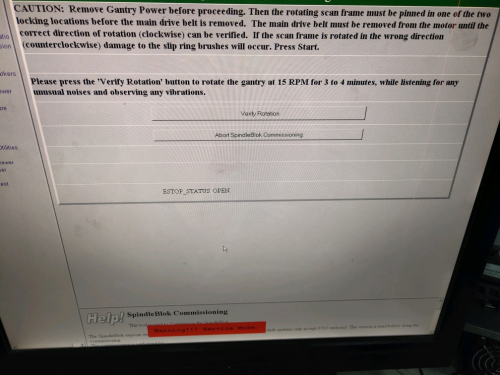

  驗證旋轉按鈕,,以15RPM旋轉龍門架3--4分鐘,,同時觀察是否有異響和異常震動

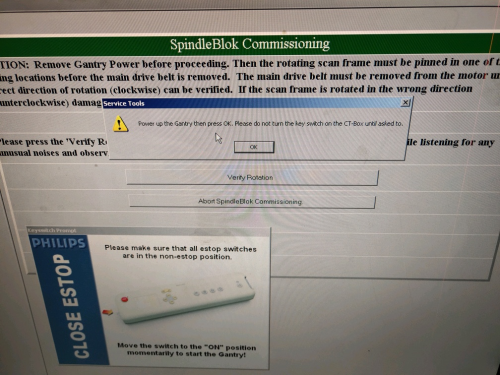

  啟動電源,然后點擊OK,在被要求之前,,請不要打開CT-BOX的鑰匙開關





  機架上電

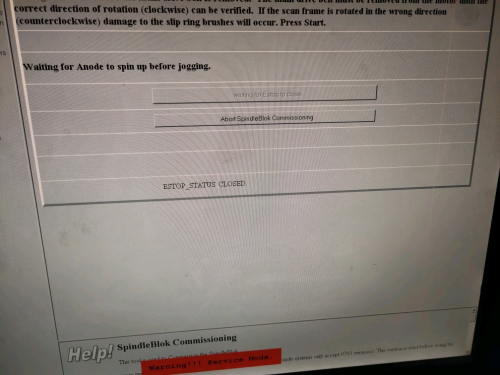

  等待旋轉陽極


  旋轉陽極結束后機架開始一直旋轉

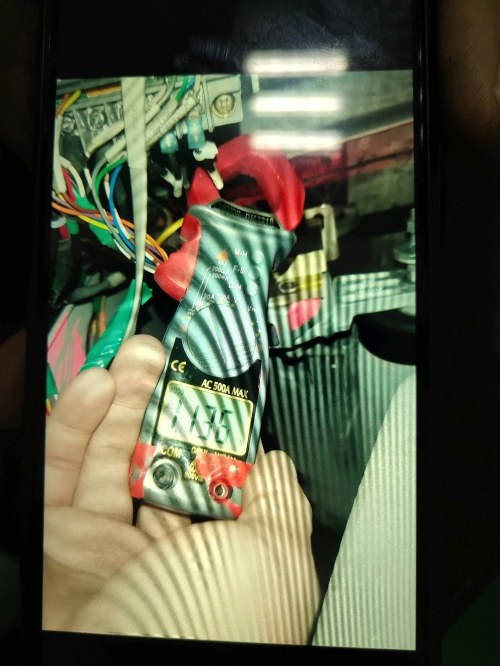

  旋轉時電流


  測試結束
