一,、故障現象
在進行掃描時發(fā)現中間有一個環(huán)狀偽影,,檢查探測器模塊正常,,發(fā)現補償器開裂

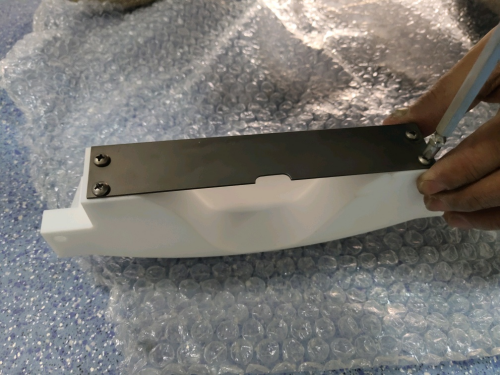

1,、安裝補償器上長板(長板較脆弱,,安裝時不可用力過大,,防止板子出現裂痕影響使用),,長板的缺口要與補償器開口保持一致方向,。

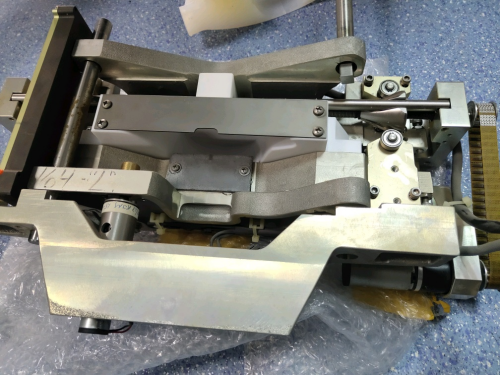

2,、將安裝好的補償器放入準直器中(補償器有可能會出現裝不進去的情況,,此時應手動轉一下旁邊電機,將補償器的口轉大后將補償器放入),。

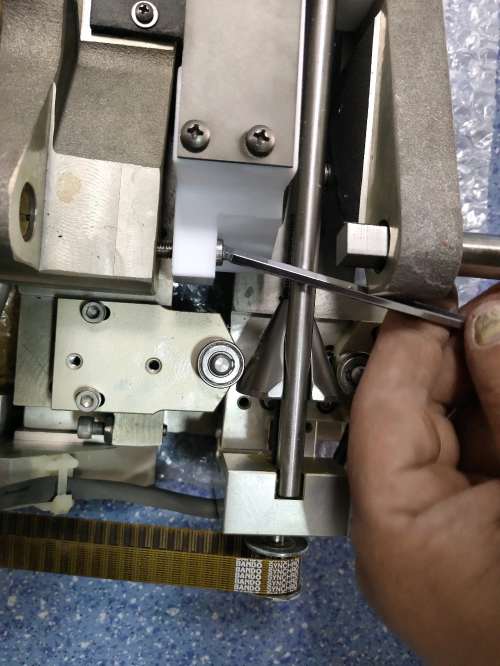

3,、補償器裝入后,補償器左右兩邊兩個固定螺絲與準直器上有兩個固定孔對齊,,確定補償器安裝到位后將兩個六方螺絲擰入補償器中將其固定,,確保螺絲擰緊,不會出現松動。

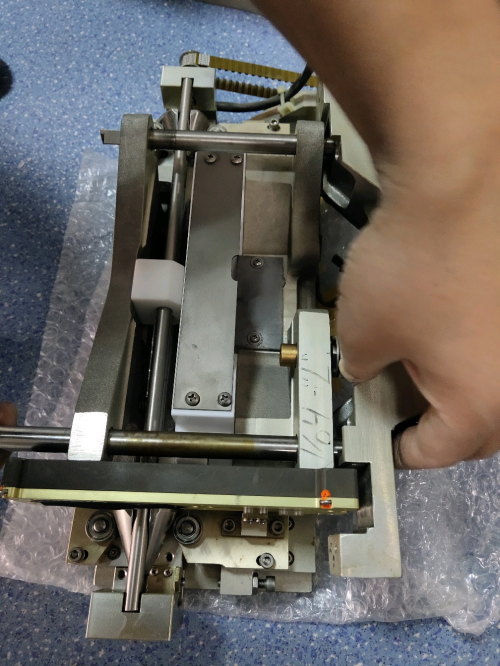

4,、補償器安裝完成后將兩邊絲桿裝回準直器,。

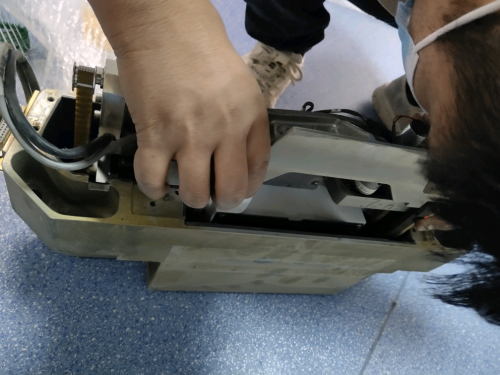

5、絲桿裝回準直器后,,將準直器裝回外殼,。
注意:絲桿下方與外殼連接處有兩個塑料圓圈,裝上去后需保證塑料圈必須裝入絲桿沒有跑位
6,、裝入后將頂部四顆長螺絲裝入進行固定,。
7、安裝蓋板,,這個蓋板下方有兩個爪子,,在裝入蓋板之前首先要用小平口或者細六方將里面兩個孔輕輕往上挑起來,確保蓋板上兩個爪子都已經勾住兩個孔位,,勾住后一個手將蓋板按住防止移位過程中爪子脫落,,另外一只手固定上方三個螺絲。

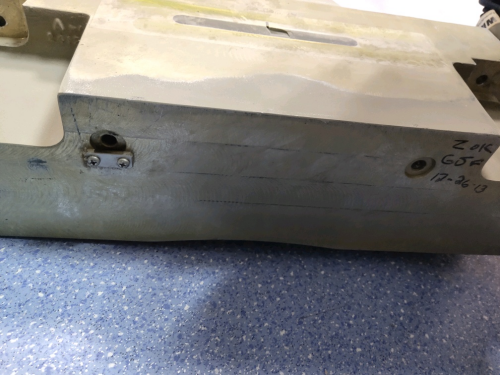

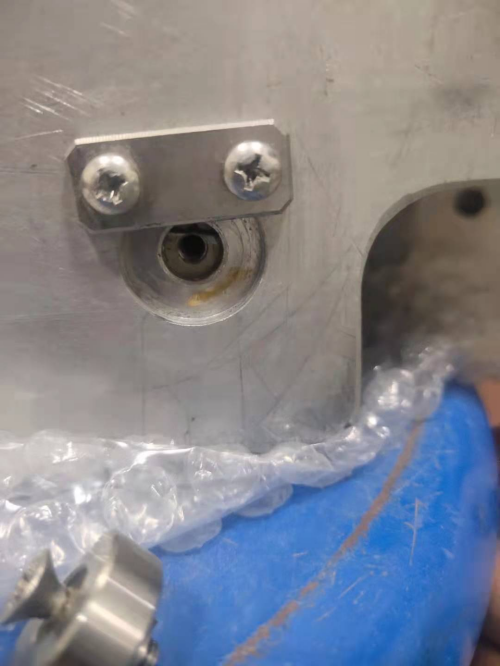

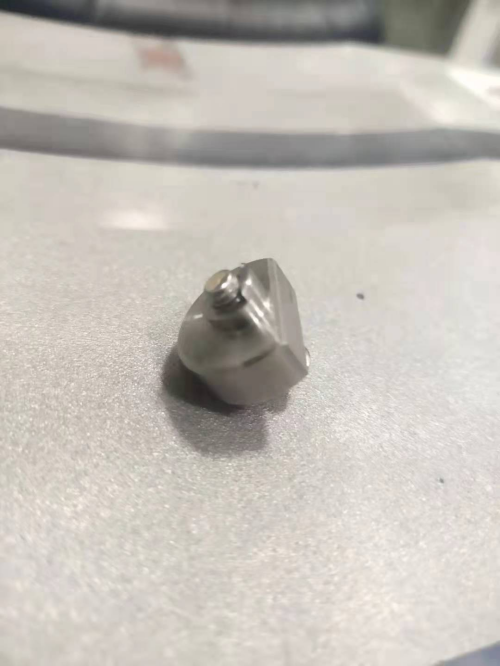

8,、安裝底部兩個固定螺絲,,一邊為圓形螺絲,可以直接安裝,,另外一個螺絲有固定方向,,絲桿底部有一個豁口,這個豁口和螺絲上的豁口為一一對應關系,,正確方法是將絲桿底部的豁口經過轉動絲桿對豁口進行旋轉,,將豁口方向向上位置,之后將螺絲上的豁口與絲桿上的豁口對準,,將螺絲擰緊,。

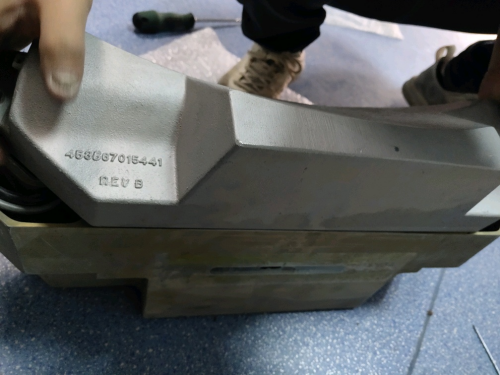

9、將底部兩個螺絲安裝完成后,,將準直器立起來,,安裝最上面的蓋子,,,蓋子方向如下圖所示,,在安裝蓋子時應注意不能壓到旁邊的線路,在蓋子下方有專門的線槽進行走線,,將線放入線槽即可,。

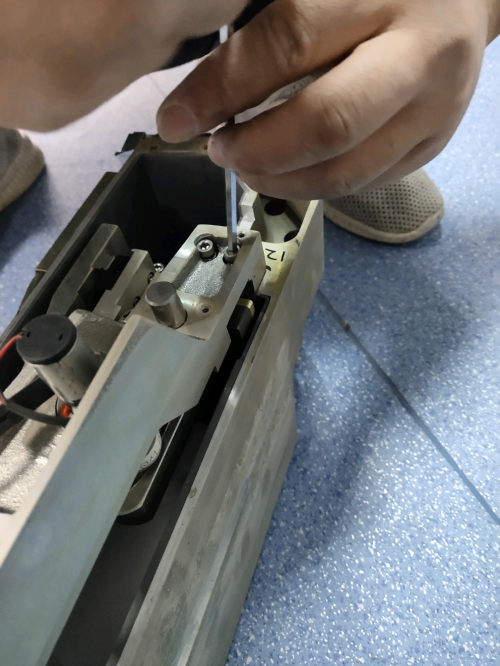

10、將蓋子上螺絲孔與準直器上螺絲孔對齊,,檢查蓋子是否裝反,,旁邊線路有沒有被壓到蓋子下面,,檢查完沒有任何問題后將蓋子上四個螺絲用六方擰緊。
此時,,補償器的更換已經完成,,準直器已經恢復到拆裝之前,之后將準直器裝回機架,,要注意準直器方向不能裝反,,準直器下面有兩個卡扣,將準直器放入機架后來回活動尋找兩個孔位,,當準直器兩個孔位卡住后準直器是不會晃動的,,若沒有卡住,搬動準直器時準直器會來回晃動,。

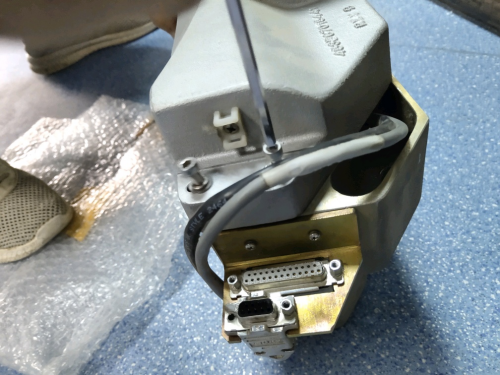

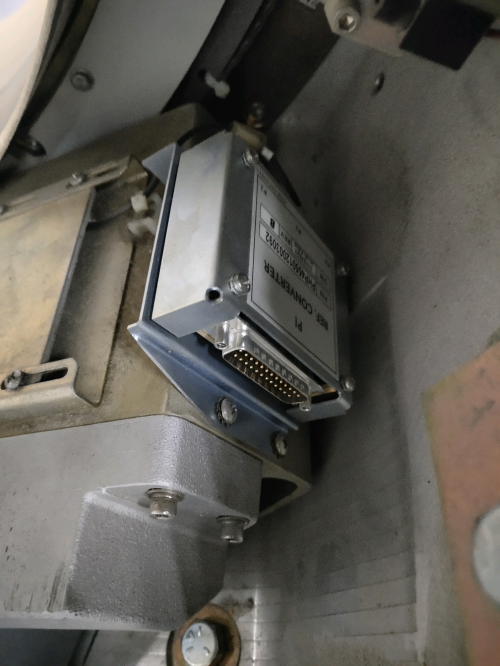

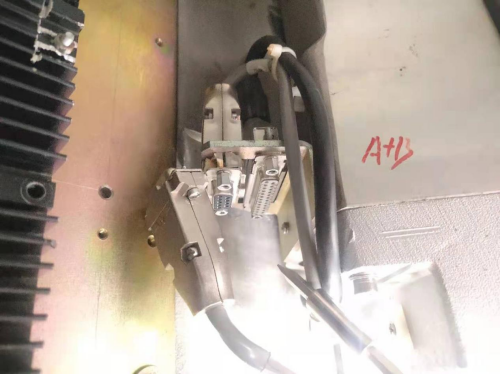

準直器裝好后開始接線,,面對準直器右邊只有一根線是連接到通訊盒子上的,左邊有兩根線
固定準直器,,準直器左右兩邊各有兩個固定螺絲,,在安裝時要用六方從前面的孔里穿進去才能對準直器進行固定,從其他地方六方塞不進去,,無法進行固定,、
安裝完成后需及時取掉銷子,并手動轉動機架觀察機架旋轉和準直器情況,,確定無任何問題后手動將機架歸零,,確認銷子拔掉,在機架轉動過程中不會出現任何刮蹭后開機供電
正常開機上電,,上電時觀察機器運行情況,,觀察機架轉動時是否有安全隱患及時進行解決,查看機器是否正常運行
進入軟件并上電成功后,,由于更換了補償器,,將準直器進行過拆卸,所以必須是要進行空氣校準,,在空氣校準時取掉140kv
空氣校準完成后進行一個掃描操作,,查看做完空氣校準后是否有偽影,無偽影,,就可以對機器進行恢復,,降床,蓋機器前蓋,。
