對于CT的“排”和“層”,，你是不是有十萬個為什么,？同為64排CT,為什么有的是128層，而有的卻是64層,？小編針對大家的疑惑,，特意整理了這篇文章。
CT的“排”和“層”
一般我們說CT的“排”（detector row）,，其實指的就是CT的探測器在Z軸方向的物理排列數目,，即有多少排探測器,是CT的硬件結構性參數。
多排探測器系統一般采用的是閃爍陶瓷探測器,。閃爍探測器是利用射線能使某些物質閃爍發光的特性來探測射線的裝置,。目前廣泛采用的是UFC——超高速稀土陶瓷探測器。

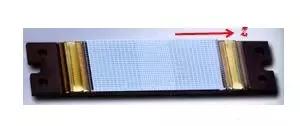

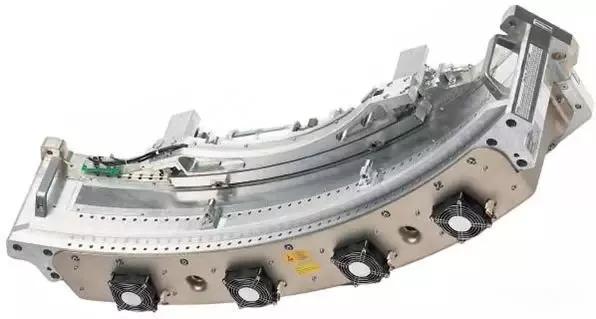

（西門子的超高速稀土陶瓷探測器（UFC）實物）
而“層”（Slice）指機器每旋轉一周,，CT數據采集系統DAS同步獲得圖像的能力,，也就是同時掃描（或說采集數據）多少層，是一個功能性參數,。
很顯然,，“多層”才是人們真正期待的。目前的CT基本上都是多層CT（MSCT）,，即Multi-Slice CT或Multi-slice spiral CT或Multislice CT。
“排”和“層”的區別
看到這里大家肯定都清楚了“排”不等于“層”,。同樣的64排CT,，128層的表示掃描一圈能獲得128層圖像，64層的表示掃描一圈能獲得64層圖像,。
如下圖所示明峰這臺128層64排探測器CT,，在Z軸用了飛焦點技術,，保證了高空間分辨率。采用256通道A/D ASIC技術,，保證低噪聲,，可用于心臟掃描。

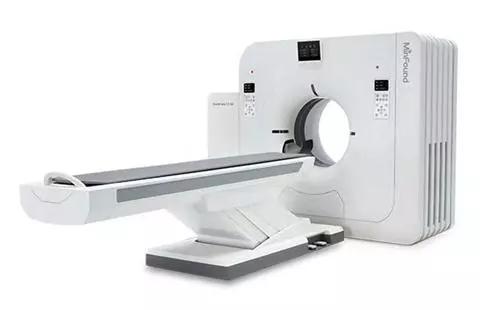

明峰 ScintCare CT64/128
GE家的這臺大家應該不陌生了吧,，CT680的技術奧秘在于一直以來聞名業內的“自由心”技術,。這項技術可以做到在自由心率下實現冠脈清晰成像。此外還有開發的動態500排(VolumeHelicalShuttle)技術,，使CT680自由心成為業內首臺全器官4D功能CT,，實現了在不降低圖像質量前提之下的更大范圍成像。

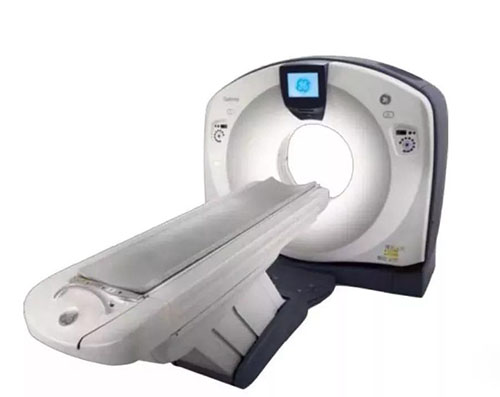

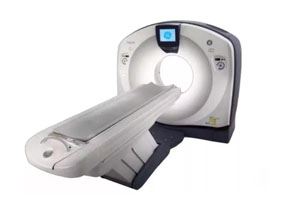

GE Optima CT680
安科的ANATOM 16 HD 多層螺旋CT：全球首款精準平臺的高清16層CT,，32排探測器,，每排探測器單元數912個，信號提升25%,，最大可視空間分辨率高達0.24mm,。

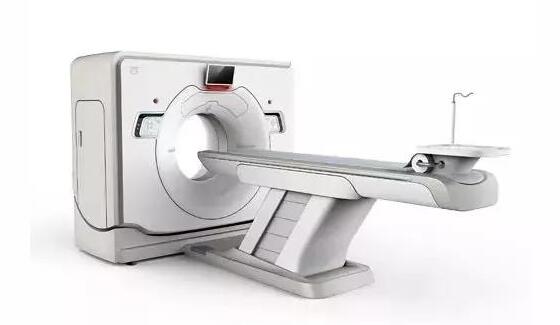

安科的ANATOM 16 HD 多層螺旋CT
這里需要注意的是：當探測器的排數多于層數的時候，可以選擇不同層厚進行掃描,。即在探測器DAS之間設有電子開關電路,，開關被同步控制，用來選擇Z軸方向上探測器的數目及組合,，以此來控制掃描的厚度,。（未被激發的探測器處于關閉狀態）

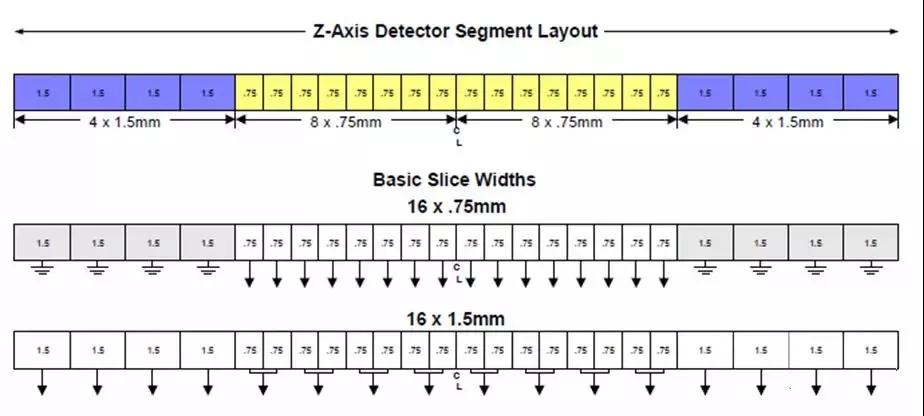

（飛利浦16層24排探測器陣列）

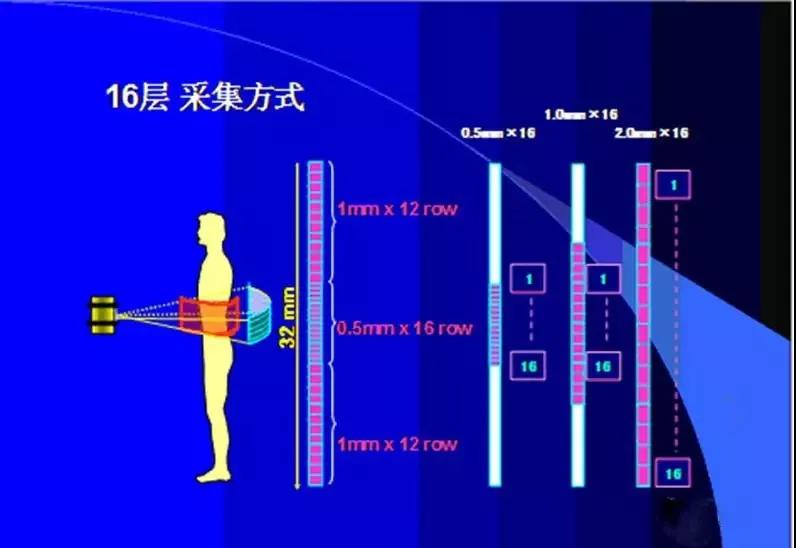

（東芝16層40排探測器陣列）

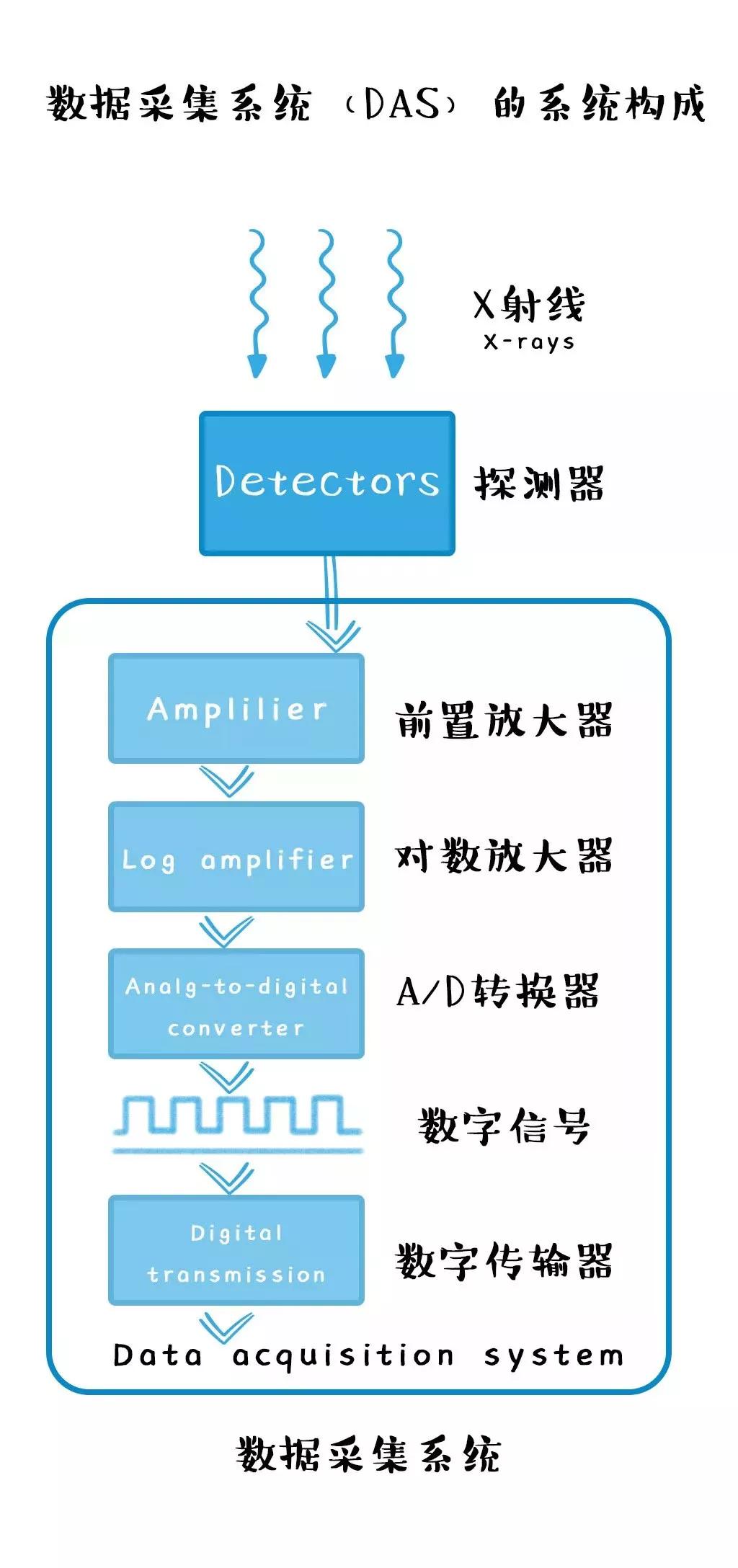

DAS是什么？
DAS即Data Acquisition System,，是CT數據采集系統,。它的作用是將探測器輸出的微弱的電信號放大、積分,、采樣保持后經多路開關混合成若干路,，經過A/D轉換器把相應的人體組織的密度信息轉變?yōu)閿?shù)字信號送入計算機進行圖像重建處理。
看完這篇文章,，大家是不是清楚了CT的“排”指的是探測器的數量而“層”是指DAS獲取數據的能力,。
